BIPV项目初设、施工图设计阶段需要重点做哪些工作?

随着光伏技术的不断发展,BIPV(建筑光伏一体化)项目逐渐成为绿色建筑的重要组成部分。我们前面分享过一篇文章《BIPV项目开发前期方案阶段需要重点做哪些工作?》,本文接着分享BIPV项目在初设、施工图设计阶段需要重点做哪些工作。在BIPV项目的初设和施工图设计阶段,技术工程师需要关注多个方面,以确保项目的顺利实施。

一、光伏组件产品结构设计

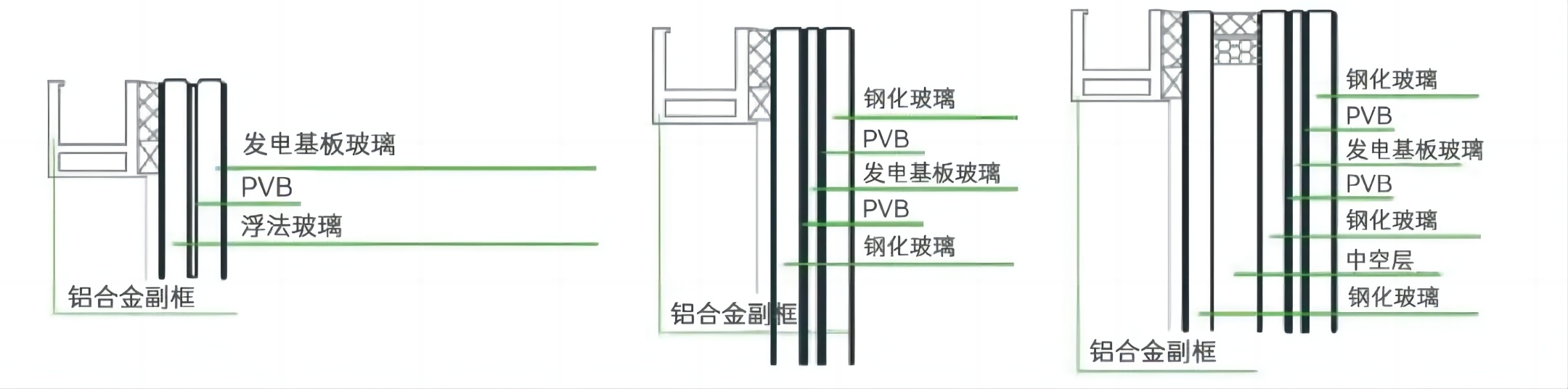

在BIPV项目中,光伏组件的产品结构设计是至关重要的。工程师需要根据项目需求选择合适的光伏芯片技术路线和封装材料材质,以确保产品的性能和可靠性。此外,玻璃结构的设计计算以及接线盒和引出线的选择也是关键环节,直接影响到产品的安装和使用效果。



二、光伏方阵规划设计

光伏方阵的规划设计涉及到方阵的排布和直流布线系统。工程师需要根据建筑物的结构和光照条件,合理规划光伏方阵的位置和朝向,以最大化太阳能的利用效率。同时,直流布线系统也需要进行精心设计,以确保电流传输的稳定性和安全性。


三、幕墙设计

幕墙作为BIPV项目的重要组成部分,其设计涉及到多个方面。工程师需要根据建筑物的风格和功能需求,设计出符合要求的幕墙系统,并确定合适的节点设计。这包括选择合适的材料、结构和颜色等,以实现美观、节能和安全等多重目标。




四、电气系统设计

电气系统设计是BIPV项目的核心环节之一,涉及到光伏系统集成设计和建筑光伏电气系统设计等方面。工程师需要根据项目规模和需求,选择合适的光伏组件和逆变器等设备,并设计出合理的电气系统和控制系统,以确保光伏系统的正常运行和能源的高效利用。


五、并网方案设计

并网方案设计是BIPV项目的重要环节之一,涉及到并网点选择和用电规划等方面。工程师需要根据项目实际情况,选择合适的并网方式和设备,并设计出合理的并网方案,以确保光伏系统能够顺利接入国家电网并实现能源的有效利用。


六、拓展设计

除了以上几个方面,BIPV项目还需要关注环境监测系统、运维监控系统、运维辅助系统等拓展设计。这些系统能够提高项目的运行效率和安全性,减少故障发生的概率,为项目的长期稳定运行提供保障。

在BIPV项目的初设和施工图设计阶段,既懂光伏又懂筑技术工程师的作用尤为重要。他们能够综合考虑光伏技术和建筑技术的要求,为项目提供全面、专业的技术支持和服务。通过这一阶段的工作,最终形成《光伏组件加工图》、《产品应用标准节点图》、《幕墙布线图及建筑内部布线图》、《并网方案图》、《光伏组串图、设备清单》以及《检测、监控及辅助系统设计》等关键文件,为项目的顺利实施打下坚实的基础。
